Zásobník TÚV s jedným výmenníkom pre tepelné čerpadlá 200 l
Pôvodná cena bola: 930,00 €.725,40 €Aktuálna cena je: 725,40 €.
Zásobník TÚV s jedným výmenníkom pre tepelné čerpadlá pre efektívny ohrev a akumuláciu teplej vody.
Zásobník TÚV s objemom 200 litrov a jedným výmenníkom je vhodný pre systémy s tepelným čerpadlom, kde je požadovaná spoľahlivá príprava teplej úžitkovej vody. Praktické technické riešenie, kvalitná izolácia a jednoduché pripojenie z neho robia univerzálne riešenie pre rôzne inštalácie.
Rozmery podľa výkresu
| Kód | Rozmer |
|---|---|
| Ød | 480 mm |
| ØD | 580 mm |
| H | 1340 mm |
| K1-1 | 1113 mm |
| K1-2 | 242 mm |
| K1-3 | 1112 mm |
| K2 | 311 mm |
| K3 | 311 mm |
| K4 | 175 mm |
| K5 | 273 mm |
| K6 | 620 mm |
| K7 | 973 mm |
| K8 | 1113 mm |
| K9 | 1315 mm |
Pripojenia
| Pripojenie | Rozmer |
|---|---|
| M1-1–3 – Teplomer / snímač | 1/2″ |
| M2 – Elektrický ohrev | 1 1/2″ |
| M3 – Čistiaci a kontrolný otvor | 4″ |
| M4 – Vstup studenej vody | 3/4″ |
| M5 / M7 – Vstup / výstup výmenníka | 1″ |
| M6 – Cirkulačný návrat | 3/4″ |
| M8 – Výstup teplej vody | 3/4″ |
| M9 – Magnéziová anóda | 1 1/4″ |
Ďalšie technické údaje
| Parameter | Hodnota |
|---|---|
| Model | MIT 205 |
| Menovitý objem | 200 l |
| Plocha výmenníka | 1,6 m² |
| Dĺžka výmenníka | 12 m |
| Výkon pri režime TČ 55/50 °C | 19,3 kW |
| Výkon prípravy TÚV pri 55/50 °C | 484 l/h |
| Max. prevádzková teplota nádoby | 95 °C |
| Max. teplota vykurovacej vody vo výmenníku | 110 °C |
| Rozmer na preklopenie | 1465 mm |
| Hmotnosť netto | 88 kg |
| Hmotnosť brutto | 109 kg |
| Izolácia | PU / 50 mm |
| Návrhový / skúšobný tlak nádoby / výmenníka | 10 / 14,3 bar |

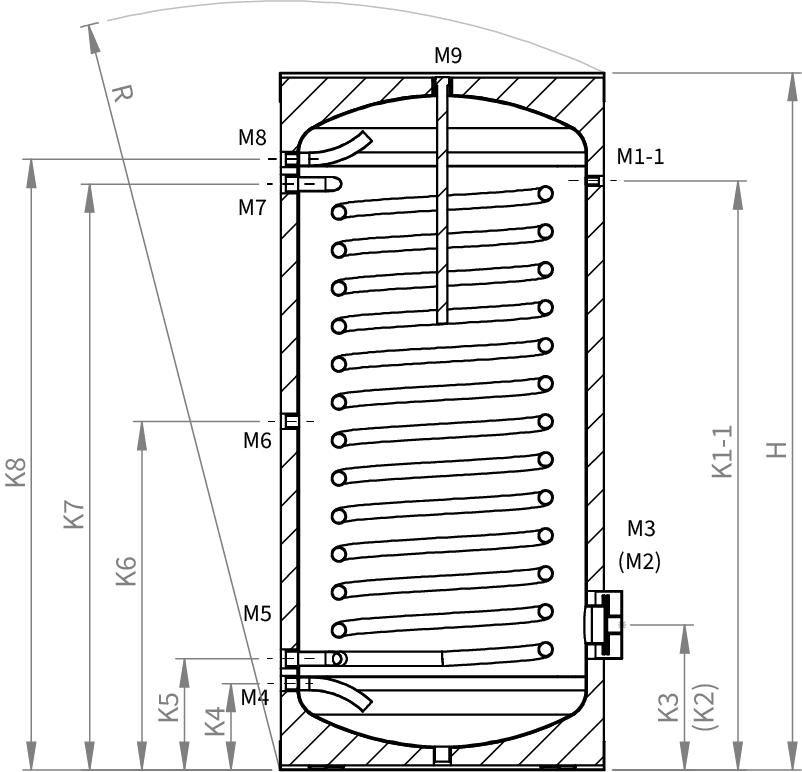

Výkresová dokumentácia
Ød = priemer nádoby bez izolácie | ØD = vonkajší priemer s izoláciou
Poznámka: Technické údaje majú informatívny charakter. Pred realizáciou odporúčame overiť aktuálnu konfiguráciu produktu.
| Hmotnosť | 109 kg |
|---|---|
| Objem | 200 l |
| Počet výmenníkov | 1 |
| Vhodné pre | tepelné čerpadlá |
Produktový list – MIT-205
Kompletné technické údaje, rozmery, pripojenia a ďalšie informácie o produkte nájdete v produktovom liste.
