Zásobník TÚV so zdvojeným výmenníkom pre tepelné čerpadlá 160 l
PripravujemeCena bude doplnená
Zásobník TÚV so zdvojeným výmenníkom pre tepelné čerpadlá, určený na efektívny ohrev a akumuláciu teplej úžitkovej vody.
Zásobník TÚV s objemom 160 litrov a jedným zdvojeným výmenníkom je určený pre systémy s tepelným čerpadlom, kde je potrebná spoľahlivá a efektívna príprava teplej úžitkovej vody. Zdvojený register poskytuje väčšiu teplovýmennú plochu a umožňuje účinný prenos tepla aj pri nižšej teplote vykurovacej vody. Kvalitná izolácia, praktické technické riešenie a vhodne umiestnené pripojenia z neho robia spoľahlivú voľbu pre domácnosti aj technické aplikácie.

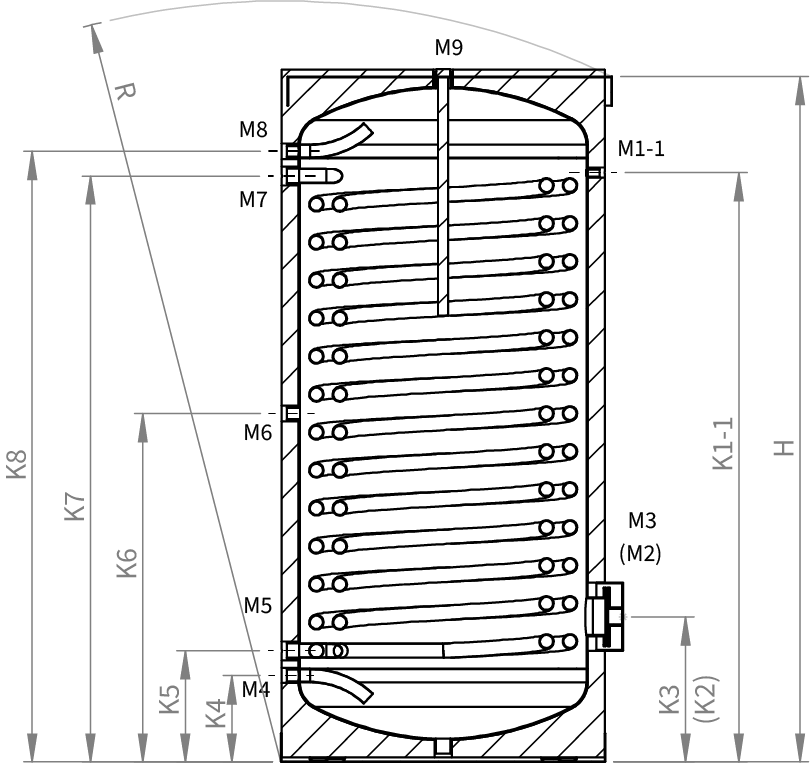

Rozmery podľa výkresu
| Kód | Rozmer |
|---|---|
| Ød | 480 mm |
| ØD | 580 mm |
| H | 1135 mm |
| K1-1 | 900 mm |
| K1-2 | 241 mm |
| K1-3 | 911 mm |
| K2 | 311 mm |
| K3 | 311 mm |
| K4 | 241 mm |
| K5 | 301 mm |
| K6 | 521 mm |
| K7 | 851 mm |
| K8 | 911 mm |
| K9 | 1110 mm |
Pripojenia
| Pripojenie | Rozmer |
|---|---|
| M1-1–3 – Teplomer / snímač | 1/2″ |
| M2 – Elektrický ohrev | 1 1/2″ |
| M3 – Čistiaci a kontrolný otvor | 4″ |
| M4 – Vstup studenej vody | 3/4″ |
| M5 / M7 – Vstup / výstup zdvojeného výmenníka | 1 1/4″ |
| M6 – Cirkulačný návrat | 3/4″ |
| M8 – Výstup teplej vody | 3/4″ |
| M9 – Magnéziová anóda | 1 1/4″ |
Ďalšie technické údaje
| Parameter | Hodnota |
|---|---|
| Model | MIT 166 |
| Menovitý objem | 160 l |
| Plocha zdvojeného výmenníka | 2 m² |
| Celková dĺžka výmenníka | 15 m |
| Objem vody vo vnútornej časti výmenníka | 4,4 l |
| Objem vody vo vonkajšej časti výmenníka | 5,5 l |
| Výkon pri režime TČ 55/50 °C | 18,6 kW |
| Výkon prípravy TÚV pri 55/50 °C | 467 l/h |
| Max. prevádzková teplota nádoby | 95 °C |
| Max. teplota vykurovacej vody vo výmenníku | 110 °C |
| Rozmer na preklopenie | 1290 mm |
| Hmotnosť netto | 90 kg |
| Hmotnosť brutto | 110 kg |
| Izolácia | PU / 50 mm |
| Max. prevádzkový tlak nádoby / zdvojeného výmenníka | 10 / 10 bar |

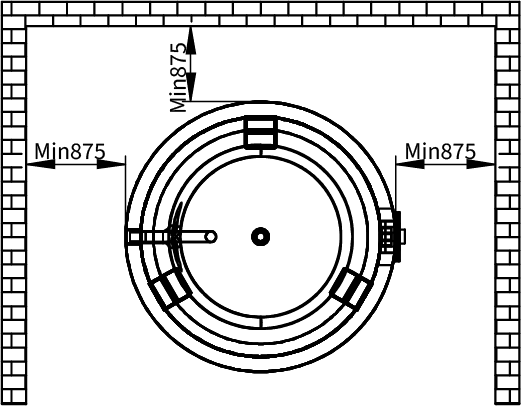

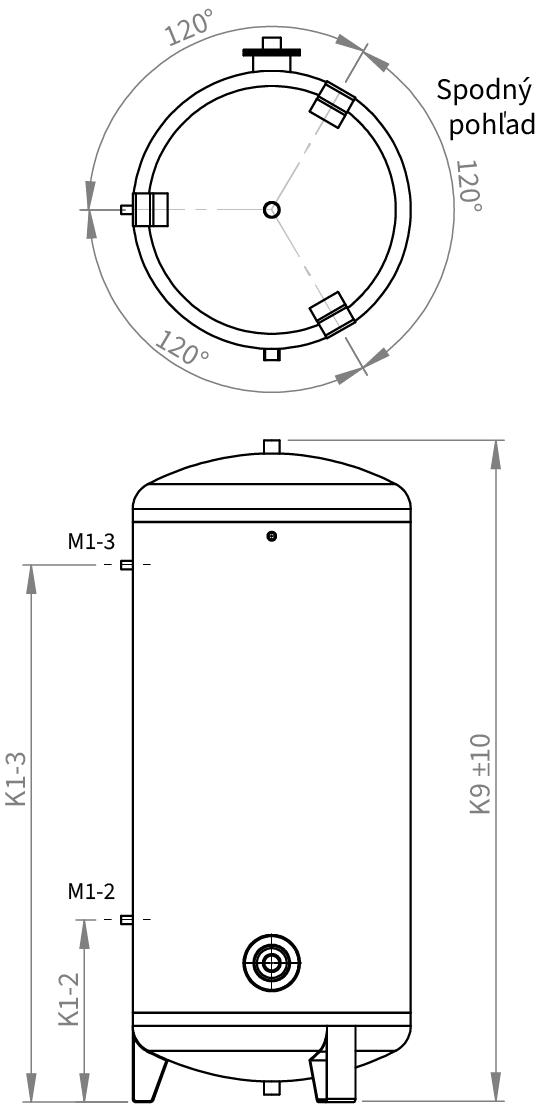

Výkresová dokumentácia
Ød = priemer nádoby bez izolácie | ØD = vonkajší priemer s izoláciou
Poznámka: Technické údaje majú informatívny charakter. Pred realizáciou odporúčame overiť aktuálnu konfiguráciu produktu.
| Hmotnosť | 110 kg |
|---|---|
| Objem | 160 l |
| Počet výmenníkov | 1 zdvojený register |
| Vhodné pre | tepelné čerpadlá |
Produktový list – MIT-166
Kompletné technické údaje, rozmery, pripojenia a ďalšie informácie o produkte nájdete v produktovom liste.
