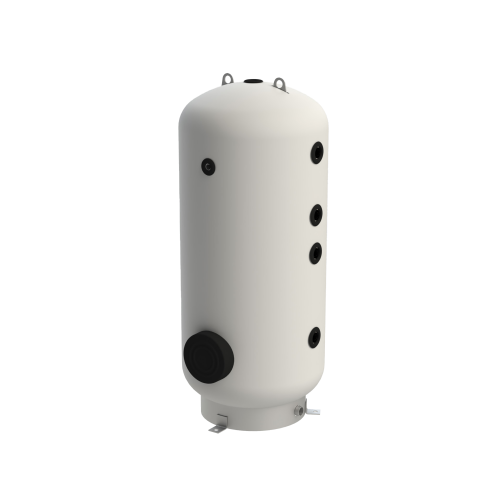

Nerezový zásobník TÚV AISI 304 s dvoma výmenníkmi 200 l
PripravujemeCena bude doplnená
Nerezový zásobník TÚV AISI 304 s dvoma výmenníkmi určený na efektívnu prípravu a akumuláciu teplej úžitkovej vody.
Nerezový zásobník TÚV AISI 304 s objemom 200 litrov a dvoma samostatnými výmenníkmi je určený na prípravu a akumuláciu teplej úžitkovej vody. Nerezové vyhotovenie AISI 304, dvojica výmenníkov a kvalitná tepelná izolácia z neho robia vhodné riešenie pre moderné vykurovacie a technické systémy.

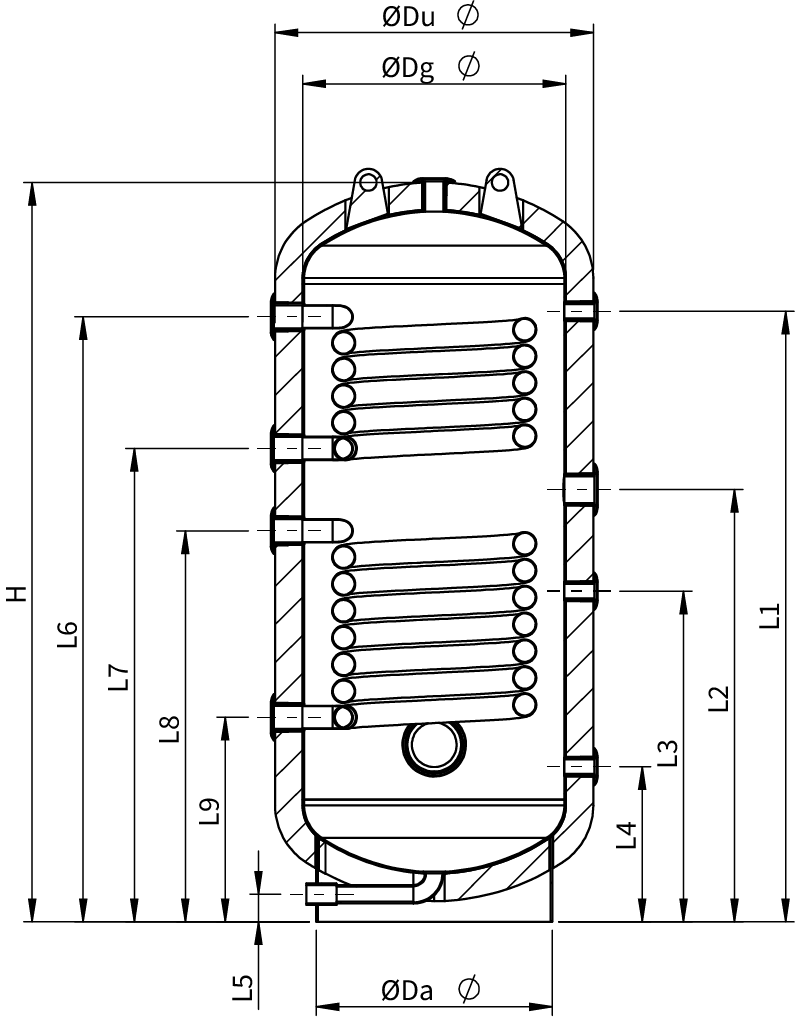

Rozmery podľa výkresu
| Kód | Rozmer |
|---|---|
| ØDg | 480 mm |
| ØDu | 580 mm |
| ØDa | 430 mm |
| H | 1350 mm |
| L1 | 1110 mm |
| L2 | 790 mm |
| L3 | 600 mm |
| L4 | 280 mm |
| L5 | 50 mm |
| L6 | 1100 mm |
| L7 | 860 mm |
| L8 | 710 mm |
| L9 | 370 mm |
| L10 | 1060 mm |
| L11 | 320 mm |
Pripojenia
| Pripojenie | Rozmer |
|---|---|
| N1a / N1b – Vstup studenej / výstup teplej vody | 3/4″ |
| N2a / N2b – Vstup / výstup spodného výmenníka | 1 1/4″ |
| N3a / N3b – Vstup / výstup horného výmenníka | 1 1/4″ |
| N4 – Cirkulácia | 3/4″ |
| N5 – Teplomer | 1/2″ |
| N6 – Pripojenie elektrického ohrevu | 1 1/2″ |
| N7 – Čistiaca príruba | 4″ |
| N8 – Odvzdušnenie | 1″ |
| N9 – Vypúšťanie | 1″ |
Ďalšie technické údaje
| Parameter | Hodnota |
|---|---|
| Model | AISI304-DC-200 |
| Model výrobcu | MIT 202-P |
| Menovitý objem | 200 l |
| Čistý objem | 198 l |
| Materiál | AISI 304 – nehrdzavejúca oceľ |
| Plocha horného výmenníka | 0,69 m² |
| Plocha spodného výmenníka | 0,96 m² |
| Objem horného výmenníka | 6,32 l |
| Objem spodného výmenníka | 8,84 l |
| Max. prevádzková teplota nádoby | 90 °C |
| Max. prevádzková teplota výmenníkov | 90 °C |
| Hmotnosť netto | 78 kg |
| Návrhový / skúšobný / max. prevádzkový tlak nádoby | 10 / 15 / 8 bar |
| Návrhový / skúšobný / max. prevádzkový tlak výmenníkov | 10 / 15 / 8 bar |
| Izolácia | 50 mm mäkký PU / Vinlex opláštenie |

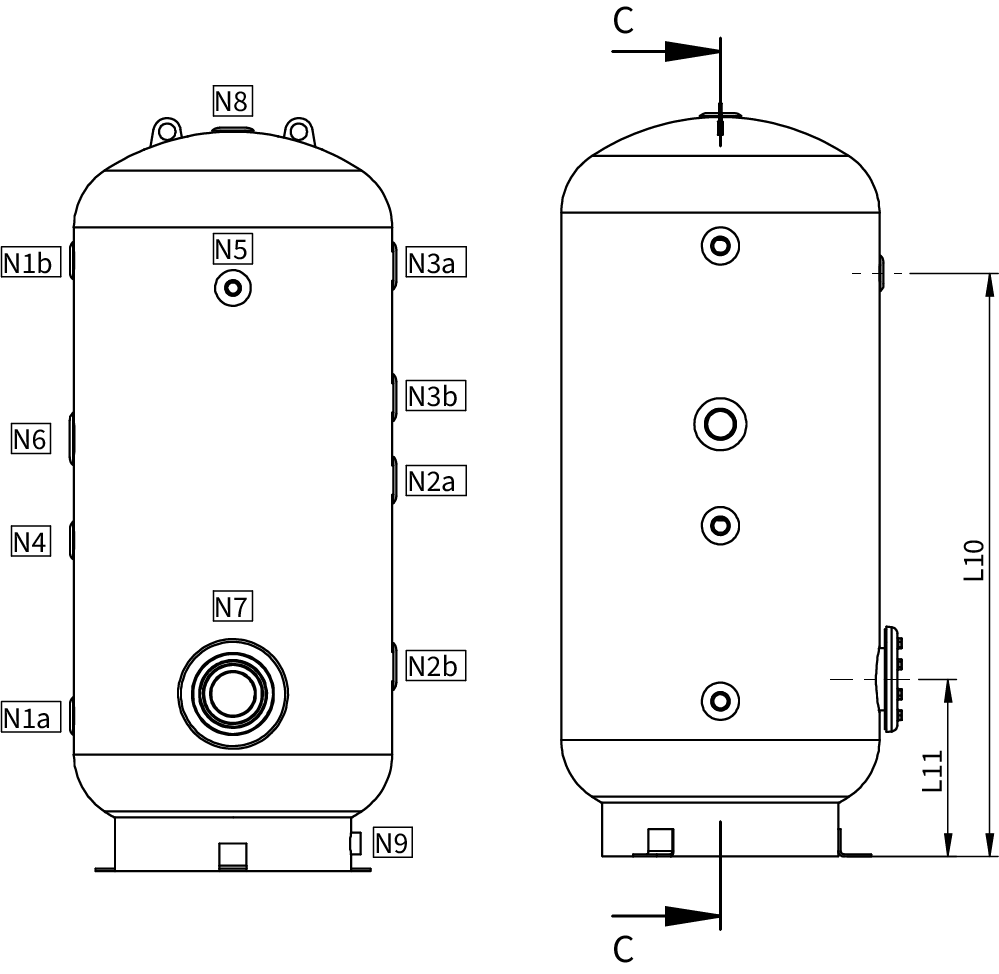

Výkresová dokumentácia
Rozmery ØDg, ØDu a ØDa sú uvedené podľa označenia výrobcu vo výkrese.
Poznámka: Technické údaje majú informatívny charakter. Pred realizáciou odporúčame overiť aktuálnu konfiguráciu produktu.
| Tlaková verzia | 10 bar, 16 bar |
|---|---|
| Objem | 200 l |
| Počet výmenníkov | 2 |
| Vhodné pre | kotol na drevo, peletový kotol, plynový kotol, solárne systémy |
Produktový list – AISI304-DC-200
Kompletné technické údaje, rozmery, pripojenia a ďalšie informácie o produkte nájdete v produktovom liste.
