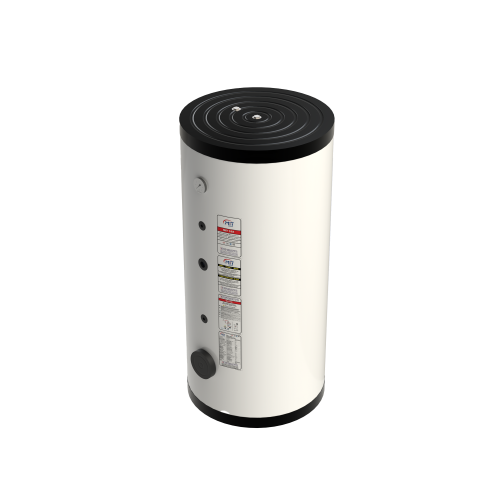

Zásobník TÚV s dvoma výmenníkmi 160 l
PripravujemeCena bude doplnená
Vertikálny zásobník TÚV s dvoma výmenníkmi pre spoľahlivý ohrev a akumuláciu teplej úžitkovej vody.
Zásobník TÚV s objemom 160 litrov a dvoma výmenníkmi je vhodný pre efektívnu prípravu teplej vody v moderných vykurovacích systémoch. Ponúka praktické napojenia, kvalitnú izoláciu a spoľahlivú prevádzku pre domácnosti aj technické aplikácie.
Rozmery podľa výkresu
| Kód | Rozmer |
|---|---|
| Ød | 480 mm |
| ØD | 580 mm |
| H | 1120 mm |
| K1 | 280 mm |
| K2 | 575 mm |
| K3-1 | 430 mm |
| K3-2 | 770 mm |
| K3-3 | 875 mm |
| K4 | 75 mm |
| K5 | 230 mm |
| K6 | 530 mm |
| K7 | 620 mm |
| K8 | 750 mm |
| K9 | 870 mm |
| K10 | 1035 mm |
| K11 | 1105 mm |
Pripojenia
| Pripojenie | Rozmer |
|---|---|
| M1 – Čistiaci a kontrolný otvor | 4″ |
| M2 – Elektrický ohrev | 1 1/2″ |
| M3-1–3 – Teplomer / snímač | 1/2″ |
| M4 – Vstup studenej vody | 3/4″ |
| M5–M6 – Vstup / výstup výmenníka S2 | 1″ |
| M7 / M9 – Vstup / výstup výmenníka S1 | 1″ |
| M8 – Cirkulačný návrat | 3/4″ |
| M10 – Výstup teplej vody | 3/4″ |
| M11 – Magnéziová anóda | 1 1/4″ |
| M12-1 – Slepá prípojka | 1 1/4″ |
| M12-2 – Magnéziová anóda | 1 1/4″ |
Ďalšie technické údaje
| Parameter | Hodnota |
|---|---|
| Model | MIT 162 |
| Menovitý objem | 160 l |
| Plocha výmenníka S1 | 0,53 m² |
| Plocha výmenníka S2 | 0,64 m² |
| Max. prevádzková teplota nádoby | 95 °C |
| Max. teplota vykurovacej vody vo výmenníkoch | 110 °C |
| Rozmer na preklopenie | 1240 mm |
| Hmotnosť netto | 69 kg |
| Hmotnosť brutto | 75 kg |
| Izolácia | PU / 50 mm |
| Návrhový / skúšobný tlak nádoby / výmenníkov | 10 / 15 bar |
Výkresová dokumentácia
Ød = priemer nádoby bez izolácie | ØD = vonkajší priemer s izoláciou
Poznámka: Technické údaje majú informatívny charakter. Pred realizáciou odporúčame overiť aktuálnu konfiguráciu produktu.
| Hmotnosť | 75 kg |
|---|---|
| Objem | 160 l |
| Počet výmenníkov | 2 |
| Vhodné pre | kotol na drevo, peletový kotol, plynový kotol, solárne systémy |
Produktový list – MIT-162
Kompletné technické údaje, rozmery, pripojenia a ďalšie informácie o produkte nájdete v produktovom liste.
