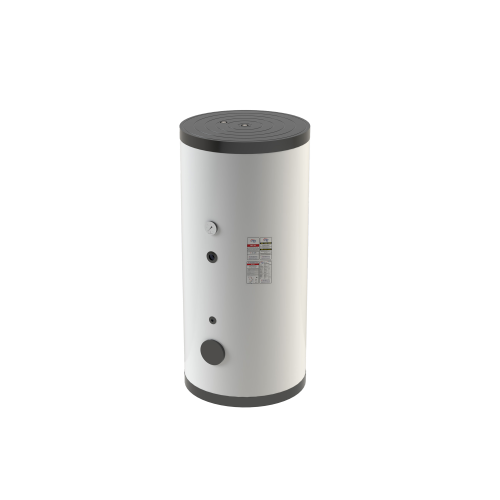

Zásobník TÚV s jedným výmenníkom 160 l
Pôvodná cena bola: 769,00 €.599,82 €Aktuálna cena je: 599,82 €.
Vertikálny zásobník TÚV s jedným výmenníkom pre spoľahlivý ohrev teplej úžitkovej vody. Vhodný pre moderné vykurovacie systémy a technické inštalácie.
Zásobník TÚV s jedným výmenníkom s objemom 160 litrov je určený na ohrev a akumuláciu teplej úžitkovej vody. Konštrukcia je navrhnutá pre spoľahlivú prevádzku, jednoduché pripojenie a efektívne využitie v domácich aj technických aplikáciách.
Rozmery podľa výkresu
| Kód | Rozmer |
|---|---|
| Ød | 480 mm |
| ØD | 580 mm |
| H | 1120 mm |
| K1 | 280 mm |
| K2 | 745 mm |
| K3-1 | 480 mm |
| K3-2 | 875 mm |
| K3-3 | 875 mm |
| K4 | 75 mm |
| K5 | 290 mm |
| K6 | 695 mm |
| K7 | 770 mm |
| K8 | 1035 mm |
| K9 | 1305 mm |
Pripojenia
| Pripojenie | Rozmer |
|---|---|
| M1 – Čistiaci a kontrolný otvor | 4″ |
| M2 – Elektrický ohrev | 1 1/2″ |
| M3-1–3 – Teplomer / snímač | 1/2″ |
| M4 – Vstup studenej vody | 3/4″ |
| M5–M6 – Vstup / výstup výmenníka | 1″ |
| M7 – Cirkulačný návrat | 3/4″ |
| M8 – Výstup teplej vody | 3/4″ |
| M9 – Magnéziová anóda | 1 1/4″ |
| M10-1 – Vypúšťanie | 1 1/4″ |
| M10-2 – Slepá prípojka | 1 1/4″ |
Ďalšie technické údaje
| Parameter | Hodnota |
|---|---|
| Model | MIT 161 |
| Menovitý objem | 160 l |
| Plocha výmenníka | 0,85 m² |
| Max. prevádzková teplota nádoby | 95 °C |
| Max. teplota vykurovacej vody vo výmenníku | 110 °C |
| Rozmer na preklopenie | 1240 mm |
| Hmotnosť netto | 60 kg |
| Hmotnosť brutto | 75 kg |
| Izolácia | PU / 50 mm |
| Návrhový / skúšobný tlak nádoby / výmenníka | 10 / 15 bar |
Výkresová dokumentácia
Ød = priemer nádoby bez izolácie | ØD = vonkajší priemer s izoláciou
Poznámka: Technické údaje majú informatívny charakter. Pred realizáciou odporúčame overiť aktuálnu konfiguráciu produktu.
| Hmotnosť | 75 kg |
|---|---|
| Objem | 160 l |
| Počet výmenníkov | 1 |
| Vhodné pre | kotol na drevo, peletový kotol, plynový kotol |
Produktový list – MIT-161
Kompletné technické údaje, rozmery, pripojenia a ďalšie informácie o produkte nájdete v produktovom liste.
