Zásobník TÚV s jedným výmenníkom 200 l
Pôvodná cena bola: 834,00 €.650,52 €Aktuálna cena je: 650,52 €.
Vertikálny zásobník TÚV s jedným výmenníkom pre efektívny ohrev a akumuláciu teplej vody. Praktické riešenie pre domácnosti aj technické prevádzky.
Zásobník TÚV s jedným výmenníkom s objemom 200 litrov poskytuje spoľahlivý ohrev vody a stabilnú prevádzku v moderných vykurovacích systémoch. Vďaka premysleným pripojeniam a izolácii je vhodný na dlhodobé používanie.

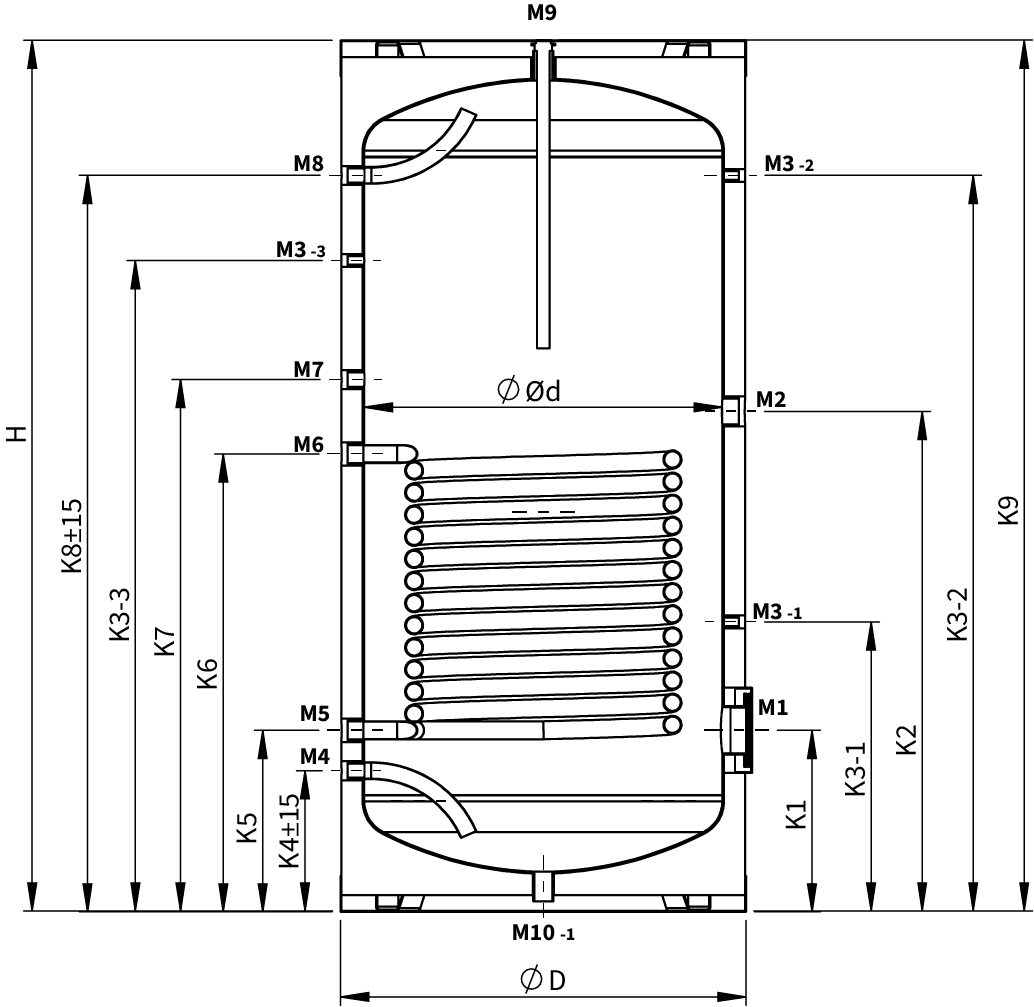

Rozmery podľa výkresu
| Kód | Rozmer |
|---|---|
| Ød | 480 mm |
| ØD | 580 mm |
| H | 1320 mm |
| K1 | 280 mm |
| K2 | 960 mm |
| K3-1 | 540 mm |
| K3-2 | 1080 mm |
| K3-3 | 1080 mm |
| K4 | 75 mm |
| K5 | 295 mm |
| K6 | 940 mm |
| K7 | 1015 mm |
| K8 | 1240 mm |
| K9 | 1305 mm |
Pripojenia
| Pripojenie | Rozmer |
|---|---|
| M1 – Čistiaci a kontrolný otvor | 4″ |
| M2 – Elektrický ohrev | 1 1/2″ |
| M3-1–3 – Teplomer / snímač | 1/2″ |
| M4 – Vstup studenej vody | 3/4″ |
| M5–M6 – Vstup / výstup výmenníka | 1″ |
| M7 – Cirkulačný návrat | 3/4″ |
| M8 – Výstup teplej vody | 3/4″ |
| M9 – Magnéziová anóda | 1 1/4″ |
| M10-1 – Vypúšťanie | 1 1/4″ |
| M10-2 – Slepá prípojka | 1 1/4″ |
Ďalšie technické údaje
| Parameter | Hodnota |
|---|---|
| Model | MIT 201 |
| Menovitý objem | 200 l |
| Plocha výmenníka | 1,28 m² |
| Max. prevádzková teplota nádoby | 95 °C |
| Max. teplota vykurovacej vody vo výmenníku | 110 °C |
| Rozmer na preklopenie | 1425 mm |
| Hmotnosť netto | 69 kg |
| Hmotnosť brutto | 88 kg |
| Izolácia | PU / 50 mm |
| Návrhový / skúšobný tlak nádoby / výmenníka | 10 / 15 bar |

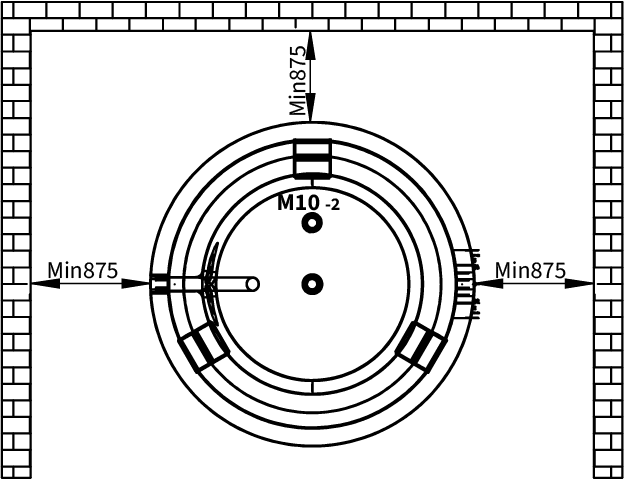

Výkresová dokumentácia
Ød = priemer nádoby bez izolácie | ØD = vonkajší priemer s izoláciou
Poznámka: Technické údaje majú informatívny charakter. Pred realizáciou odporúčame overiť aktuálnu konfiguráciu produktu.
| Hmotnosť | 88 kg |
|---|---|
| Objem | 200 l |
| Počet výmenníkov | 1 |
| Vhodné pre | kotol na drevo, peletový kotol, plynový kotol |
Produktový list – MIT-201
Kompletné technické údaje, rozmery, pripojenia a ďalšie informácie o produkte nájdete v produktovom liste.
